1.前言

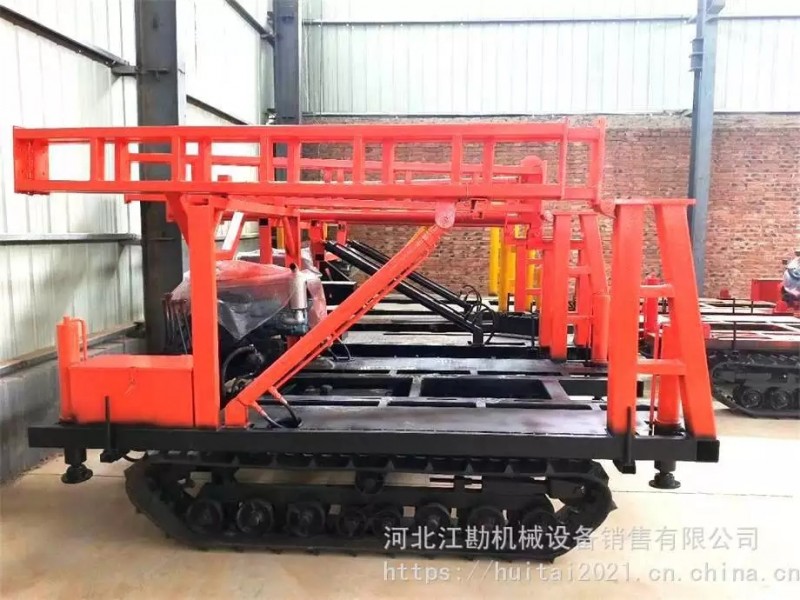

GK200型履带钻机是一种具有油压给进的轻便钻机。

1.1.GK200型履带钻机适用范围：

1.1.1.本钻机适用于普查勘探，地球物理勘探，道路及建筑勘探等钻进工程。

1.1.2.可根据地层的不同选用合金，钢砂及钢粒等钻头进行钻进。

1.1.3.可钻2—9级的砂质粘土及基岩层等。

1.1.4.额定钻孔深度100m，深不得过120m。额定开孔直径为110mm，开孔直径允许为130mm，终孔直径为75mm，钻进深度根据地层情况而定。

1.2.钻机特点

1.2.1.具有油压自动给进机构，提高钻进效率，减轻体力劳动。

1.2.2.采用球卡夹持机构代替卡盘，可实行不停机倒杆，操作方便。

1.2.3.配有孔底压力计指示压力，便于掌握孔情况。

1.2.4.手柄集中，操作方便。

1.2.5.重量轻，分解性强，便于搬迁，适合于平原或山区工作。

2.GK200型履带钻机技术规格

2.1.基本参数

钻进深度:100m  开孔直径:75-150mm  终孔直径: 75mm 钻杆直径: 42mm  钻孔倾角:90°～75°

钻机外形尺寸(L×B×H):1400×1030×1440   钻机重量（动力机除外）:390kg

2.2.回转器

立轴转速（三档）: 142、285、570r/min 立轴行程: 450mm    立轴空载向上移动速度:  3m/min

立轴给进力:15KN     立轴起重力:25KN        立轴输出转矩:  0.5KN.m

2.3.卷扬机

提长能力（单绳）:10KN卷筒转速: 55、110、220r/min 卷筒圆线速度（二层）:0.42、0.84、1.68m/s

卷筒直径: 145mm 钢丝绳直径: 9.3mm 钢丝绳容重:27m 抱闸直径: 230mm  闸带宽度: 50mm

2.4油泵

齿轮泵型号: YBC—12/80  额定压力:8Mpa   流量:8ml/r    额定转速:1500r/min

2.5.动力机

柴油机型号:ZS1100型(常柴)     额定功率:12.1KW     额定转速:2200r/min

电动机型号: Y132M－4型   额定功率: 7.5KW   额定转速: 1440  r/min


注:.本钻机动力配备柴油机,也可配备电动机,需由用户订货时提出.
